Höhenverstellbarer Rütteltisch mit separater Vibrationsfläche
Der PETec Rütteltisch verbindet einen elektrisch höhenverstellbaren Industriearbeitstisch mit einer separat angetriebenen Vibrationsfläche. Auf der geteilten Tischplatte stehen eine Arbeits- und Ablagefläche sowie ein gezielt nutzbarer Rüttelbereich direkt nebeneinander zur Verfügung. So lassen sich Vorbereitung, Materialhandhabung und vibrationsunterstützte Arbeitsschritte an einem Arbeitsplatz zusammenführen.
Der individuell anpassbare Vibrationstisch auf Basis der Baureihe PETec Advanced richtet sich an Gießereien, Fertigungsbetriebe sowie Unternehmen im Formen-, Maschinen- und Anlagenbau. Die gezeigte Sonderausführung wurde für einen industriellen Prozess in der Flüssigmetallverarbeitung gefertigt.
Geteilte Tischplatte: Arbeitsfläche und einstellbare Vibration

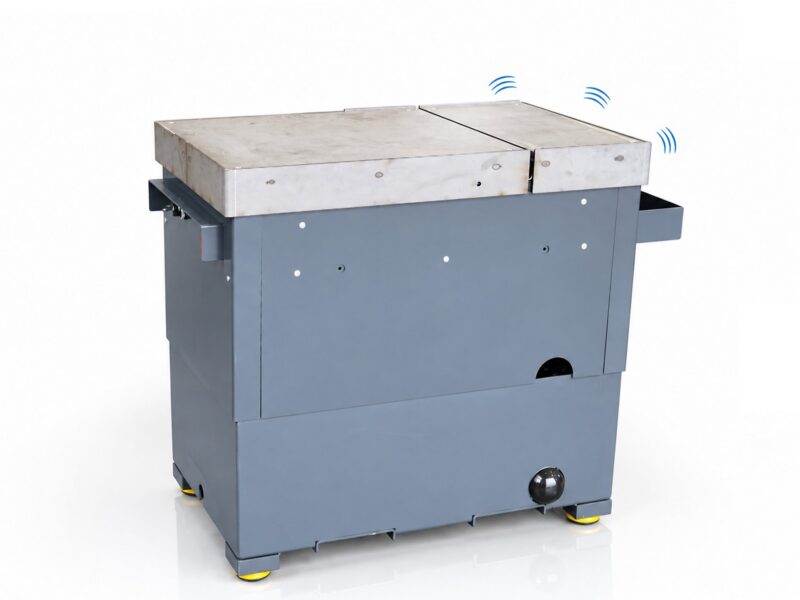

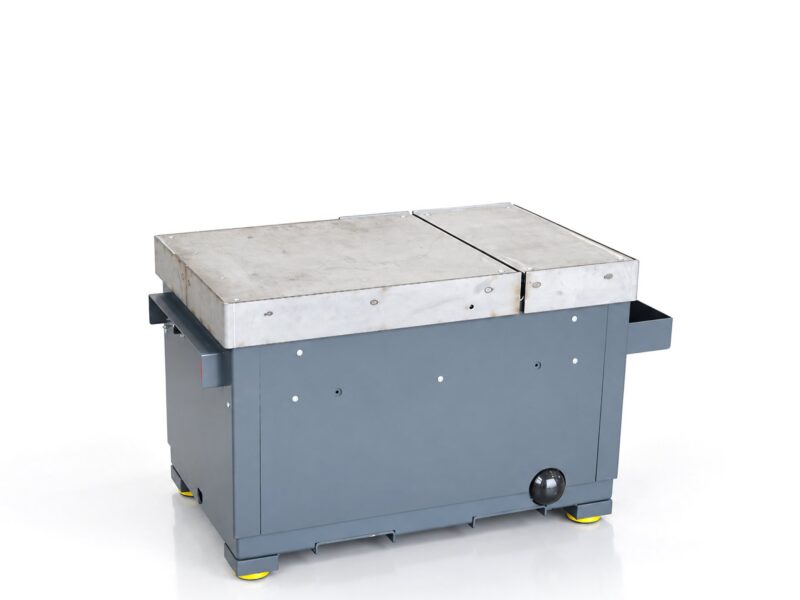

Die insgesamt 1.000 × 600 mm große Tischplatte besteht aus zwei Bereichen: einer 750 × 600 mm großen Arbeitsfläche ohne eigenen Vibrationsantrieb und einer 250 × 600 mm großen Vibrationsfläche. Auf dem größeren Bereich können Werkstücke, Formen oder Hilfsmittel vorbereitet und bereitgestellt werden. Der kleinere Bereich übernimmt den vorgesehenen Rüttelprozess.

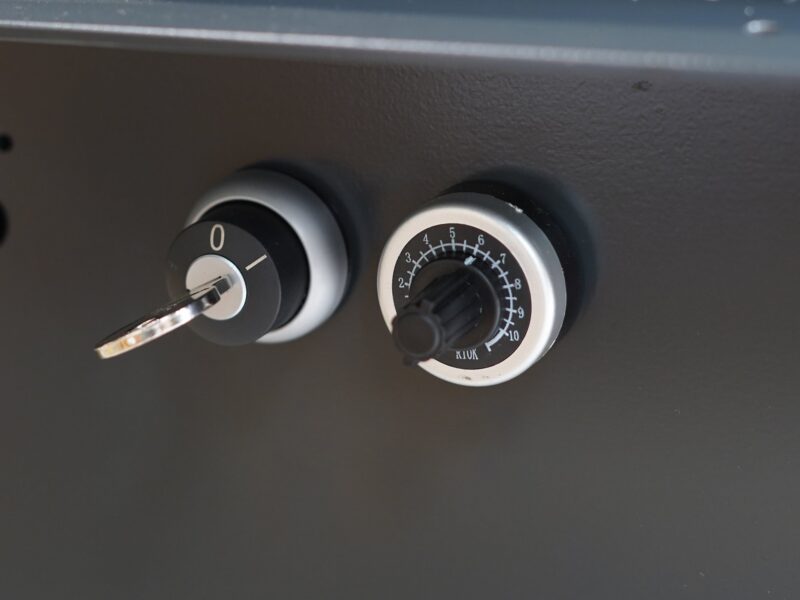

Der Vibrationsbereich ist mit einem einstellbaren Vibrator ausgestattet. Die Vibration wird über einen Fußtaster ein- und ausgeschaltet. Beide Tischplattenteile sind mit Kunststoffdämpfern entkoppelt, um die Übertragung von Schwingungen zu reduzieren.
Elektrische Höhenverstellung für passende Arbeitshöhen
Die Arbeitshöhe lässt sich über Hoch-/Runter-Tasten stufenlos von 650 bis ca. 1.100 mm einstellen. Damit kann der Arbeitsplatz an unterschiedliche Bedienpersonen, Werkstücke und Vorrichtungen angepasst werden.
Ein gemeinsamer Antrieb verstellt alle vier Tischfüße. Das selbsthemmende Spindelsystem hält die eingestellte Höhe innerhalb der vorgesehenen Betriebsbedingungen. Der Arbeitstisch ist für eine Tischtraglast von maximal 1.000 kg ausgelegt und auch unter maximaler Tischbelastung höhenverstellbar. Die zulässige Belastung der Vibrationsfläche wird gesondert für die jeweilige Anwendung festgelegt.
Robuste Ausstattung für den industriellen Arbeitsplatz

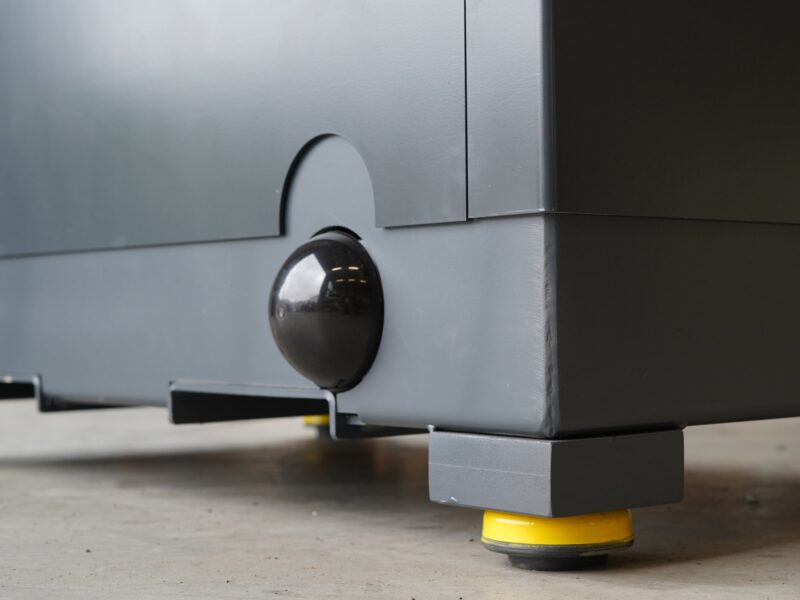

Eine mehrfach verstrebte Stahlschweißkonstruktion und ein Eigengewicht von mindestens 350 kg bilden die Grundlage des Tisches. Nachstellbare Führungen und ein geschlossenes, wartungsarmes Antriebssystem ergänzen die Konstruktion. Zusätzlich einstellbare Maschinenfüße ermöglichen die Ausrichtung am Aufstellort.
- Auffangwanne für anfallende Rückstände und überlaufendes Material.
- Vorbereitete Befestigungsbohrungen zur Montage einer anwendungsspezifischen Kippvorrichtung.

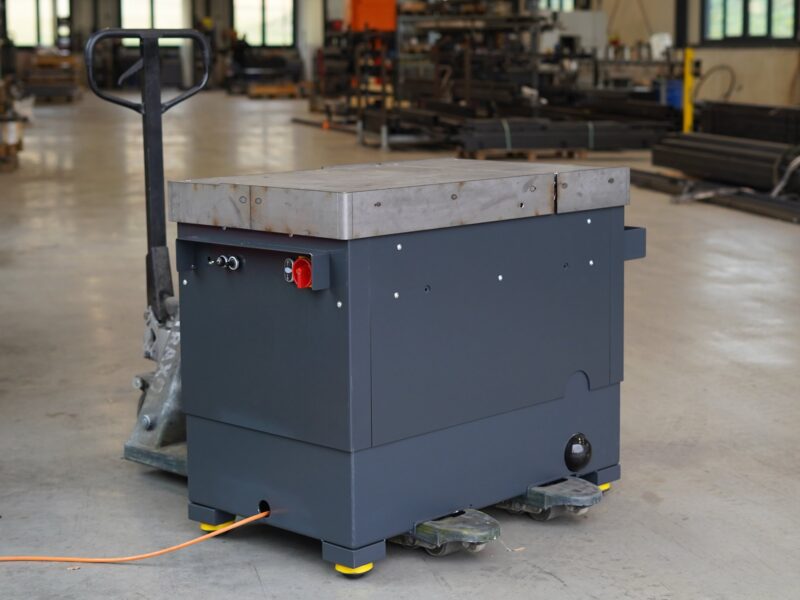

- U-förmige Stapler-/Hubwagenaufnahmen für die betriebliche Handhabung des Tisches.

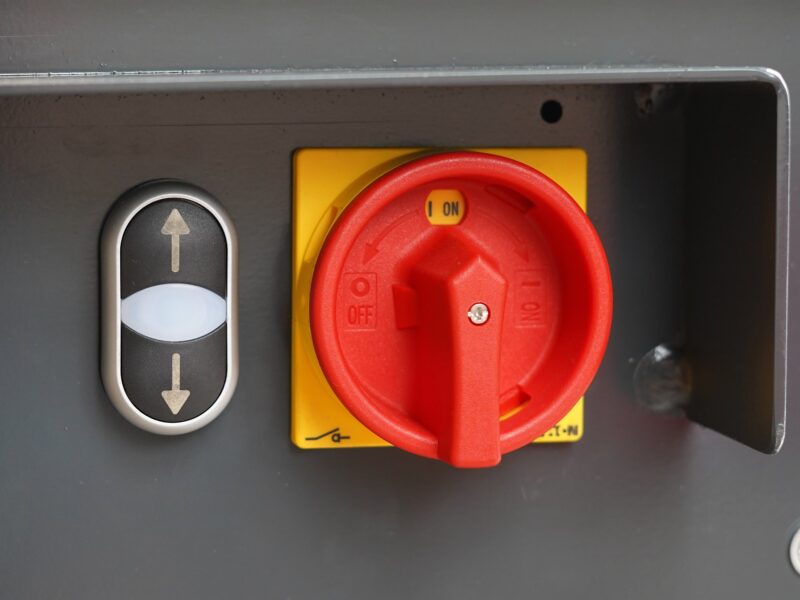

- Schaltkasten mit zwei Steckdosen und Bedientasten für die Höhenverstellung.
- Lieferung komplett montiert, inklusive CE-Konformitätserklärung.
Mögliche Anwendungen für Rütteltische und Vibrationstische
Je nach Material, Werkstück und technischer Auslegung kommen Rütteltische für unterschiedliche industrielle Prozesse infrage. Mögliche Einsatzfelder für entsprechend angepasste PETec Sonderausführungen sind:
- Gießerei und Metallguss: vibrationsunterstützte Prozessschritte an geeigneten Gießformen und Vorrichtungen.
- Verguss- und Formenbau: Unterstützung der Materialverteilung und des Luftaustrags bei geeigneten Verguss- und Formmassen.
- Beton- und Mineralgussfertigung: Verdichten geeigneter Massen in Formen, beispielsweise bei kleineren Formteilen und Probekörpern.
- Keramik und feuerfeste Erzeugnisse: Verdichten geeigneter Formmassen, etwa bei der Herstellung von Formkörpern oder Schmelztiegeln.
- Schüttgutverarbeitung und Abfüllung: Setzen und Verdichten geeigneter Granulate oder Pulver in passenden Behältern.
Die Eignung wird für den konkreten Prozess geprüft. Dabei berücksichtigen wir unter anderem Auflagefläche, Beladung, Materialverhalten, gewünschte Vibration und Befestigung der Vorrichtung. Bei Gießprozessen fließen auch die thermischen Belastungen in die Auslegung ein.
Technische Daten der gezeigten Ausführung
| Basis | PETec Advanced, individuelle Sonderausführung |
|---|---|
| Gesamte Tischplatte | 1.000 × 600 mm |
| Arbeitsfläche ohne eigenen Vibrationsantrieb | 750 × 600 mm |
| Vibrationsfläche | 250 × 600 mm |
| Höhenverstellung | 650 bis ca. 1.100 mm, elektrisch und stufenlos |
| Tischtraglast | Maximal 1.000 kg; Belastbarkeit der Vibrationsfläche gesondert nach Auslegung |
| Hubantrieb | Industriemotor, gemeinsamer Antrieb für vier Tischfüße, selbsthemmendes Spindelsystem |
| Vibration | Einstellbarer Vibrator, über Fußtaster ein-/ausschaltbar |
| Entkopplung | Beide Tischplattenteile mit Kunststoffdämpfern |
| Eigengewicht | Mindestens 350 kg |
| Stromversorgung | Über 16-A-CEE-Drehstromstecker |
| Gestellfarbe | Anthrazitgrau, RAL 7016 |
| Zusätzliche Ausstattung | Auffangwanne, einstellbare Maschinenfüße, U-förmige Stapler-/Hubwagenaufnahmen |
| Lieferung | Komplett montiert, inklusive CE-Konformitätserklärung |
Die Angaben beschreiben die gezeigte Sonderausführung. Abmessungen, Belastbarkeit, Vibrationsausstattung und weitere Funktionen werden für Ihre Anwendung technisch abgestimmt.
