Beschreibung

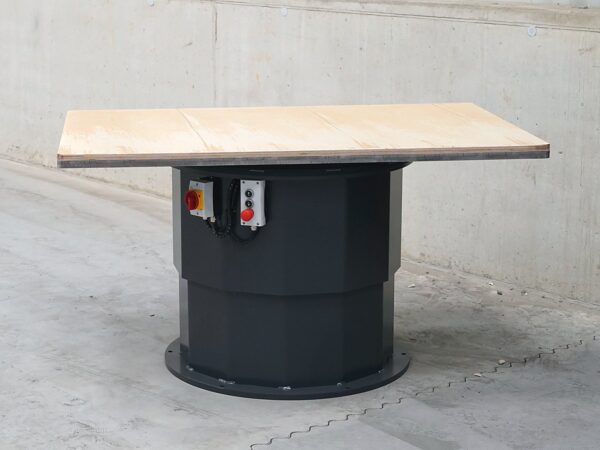

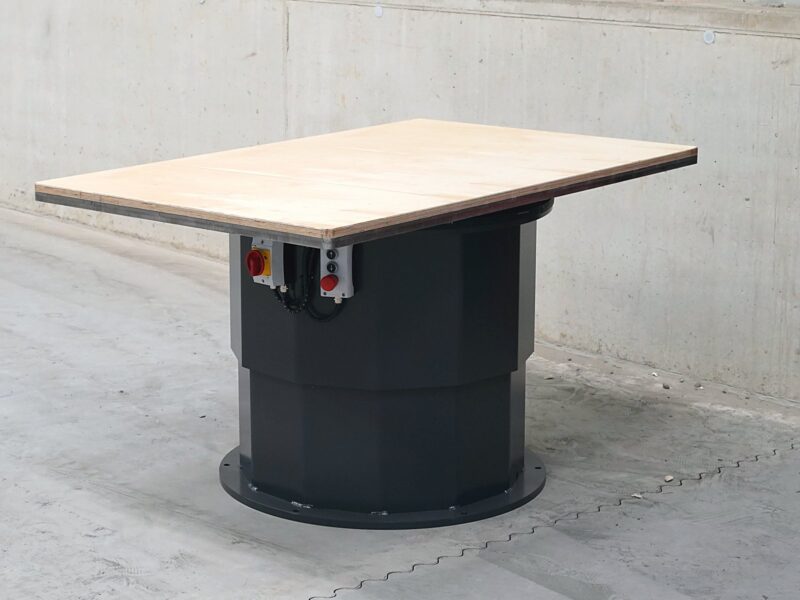

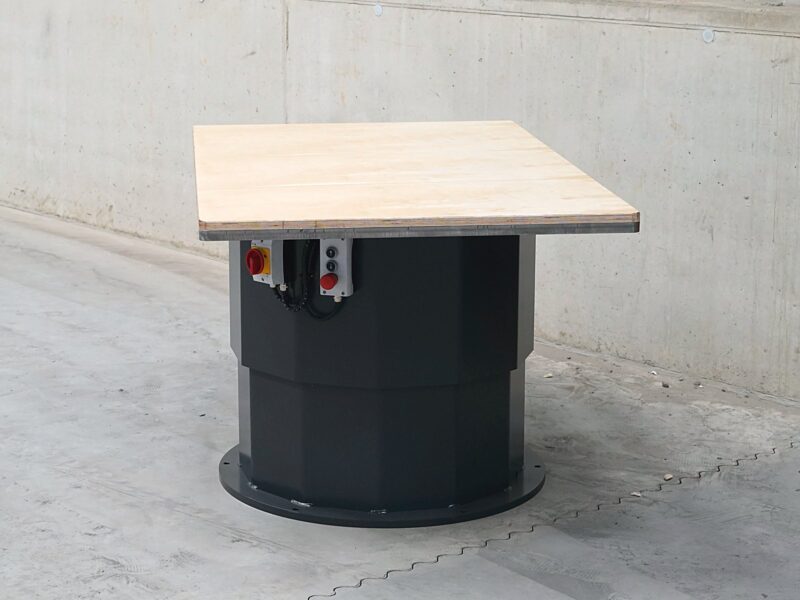

Elektrohydraulisch höhenverstellbarer Schwerlast-Arbeitstisch mit 360° Drehplatte
Dieser elektrohydraulisch höhenverstellbare Drehtisch mit wurde für den professionellen Dauereinsatz im Maschinenbau, in der Metallverarbeitung und in industriellen Montageprozessen entwickelt. Die Kombination aus extremer Tragkraft bis 2000 kg, stufenloser Höhenverstellung und manuell drehbarer 360°-Arbeitsplatte mit Arretierung bietet maximale Flexibilität bei gleichzeitig höchster Stabilität.
Die Höhenverstellung erfolgt über ein leistungsstarkes elektrohydraulisches Hubsystem mit einem zentralen Hubzylinder, das selbst unter Volllast ruhig, präzise und sicher arbeitet. Drei massiv ausgeführte Führungssäulen sorgen für eine spielfreie und verwindungssteife Führung der Tischplatte über den gesamten Verfahrweg von ca. 560 bis 860 mm.

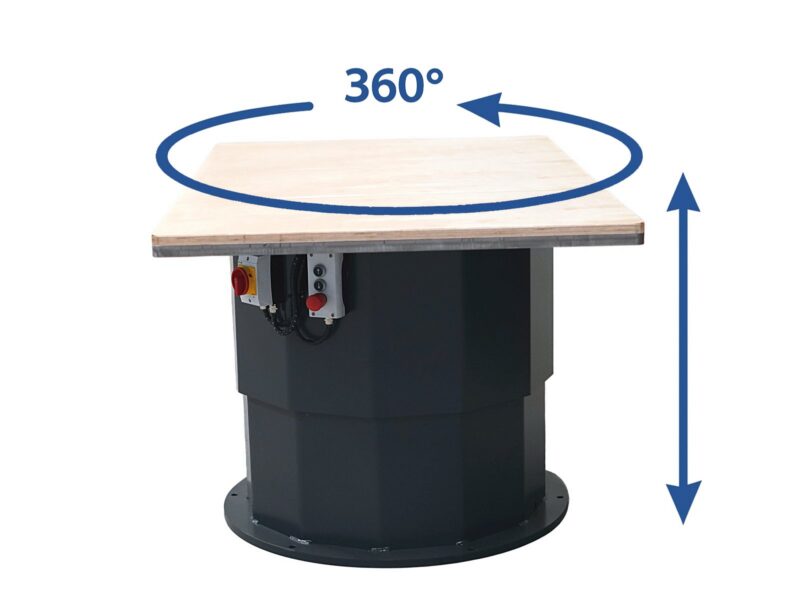

Die Arbeitsfläche besteht aus einer 25 mm starken Stahlplatte kombiniert mit einer 20 mm Multiplexplatte und bietet damit eine extrem widerstandsfähige, stoß- und schlagfeste Oberfläche – ideal für schwere Bauteile, Vorrichtungen und Baugruppen. Die 360° drehbare Tischplatte wird über einen stabilen Drehkranz manuell bewegt und kann in kundenspezifischen Positionen sicher arretiert werden.
Das mehrfach verstrebt ausgeführte Stahlgestell gewährleistet höchste Steifigkeit und Dauerbelastbarkeit. Die groß dimensionierte Bodenplatte mit Befestigungslöchern ermöglicht eine sichere und dauerhafte Fixierung am Hallenboden. Serienmäßig wird der Tisch in RAL 7035 Lichtgrau gefertigt, Sonderfarben sind auf Wunsch realisierbar.

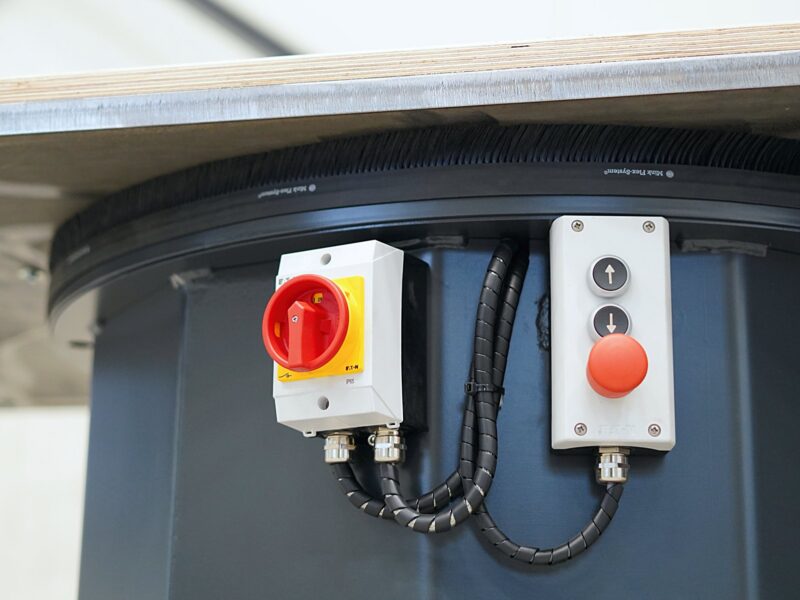

Die Bedienung erfolgt komfortabel über Hoch-/Runter-Taster mit integriertem Not-Aus-Schalter. Der Tisch wird fix und fertig montiert geliefert und kann sofort in Betrieb genommen werden. Eine CE-Konformitätserklärung gemäß Maschinenrichtlinie liegt bei.
Technische Ausstattung im Überblick
- Elektrohydraulische Höhenverstellung (230 V)
- Stufenloser Hubbereich: ca. 560 – 860 mm
- Bedienung über Hoch-/Runter-Taster und Not-Aus
- 1 Hubzylinder, 3 präzise Führungssäulen
- Höhenverstellung auch bei voller 2000 kg Belastung
- 360° drehbare Arbeitsplatte über stabilen Drehkranz
- Arretierung in kundenindividuellen Positionen
- Arbeitsplatte: 1600 × 1000 × 25 mm Stahl + 20 mm Multiplex
- Max. Belastung: 2000 kg, stoß- und schlagfest
- Mehrfach verstrebtes Gestell für maximale Steifigkeit
- Farbe: RAL 7035 Lichtgrau oder nach Kundenwunsch
- Große Bodenplatte mit Befestigungslöchern zur Fixierung
- CE-Konformitätserklärung
- Lieferung komplett montiert und sofort einsatzbereit
Der höhenverstellbare Drehtisch basiert auf einem massiven Stahlgrundgestell mit zentralem elektrohydraulischem Hubzylinder und drei parallel geführten Führungssäulen. Die große Bodenplatte sorgt für sicheren Stand und ermöglicht eine feste Bodenverankerung. Oben sitzt die schwere Stahl-/Multiplex-Arbeitsplatte auf einem industriellen Drehkranz, der das manuelle Drehen um 360° mit sicherer Arretierung erlaubt. Das gesamte System ist auf Dauerlast, hohe Stoßbelastungen und präzisen Industrieeinsatz ausgelegt.
